Kako lahko bakrena zbiralka akumulatorja EV izboljša energetsko učinkovitost in zanesljivost?

AnEV baterija bakrena zbiralkaje kritična električna povezava, ki vpliva na porazdelitev toka, dvig temperature, učinkovitost pakiranja in dolgoročno zanesljivost baterijskega paketa. V tem priročniku je razloženo, kako izbrati bakrene materiale, določiti dimenzije prevodnika, oceniti toge in gibke zbiralke, upravljati povezovalni upor, določiti prevleko in izolacijo ter se izogniti pogostim težavam pri izdelavi. Zagotavlja tudi praktičen kontrolni seznam za iskanje virov, ki pomaga inženirjem in skupinam za nabavo razviti zbiralke po meri, ki izpolnjujejo njihove električne, mehanske in proizvodne zahteve.

1. Kaj je bakrena zbiralka akumulatorja EV?

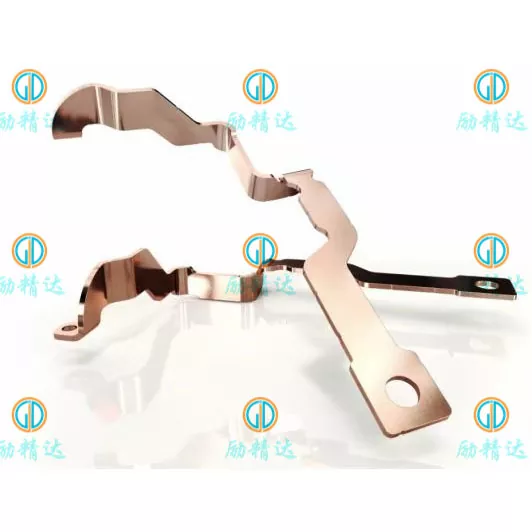

AnEV baterija bakrena zbiralkaje prevodna kovinska komponenta, zasnovana za prenos električne energije med baterijskimi celicami, moduli, kontaktorji, varovalkami, tokovnimi senzorji in drugimi komponentami znotraj visokonapetostnega sistema električnega vozila. Odvisno od arhitekture baterije so zbiralke lahko ploščati trakovi, oblikovane plošče, laminirani fleksibilni vodniki ali posebej oblikovani sklopi, izdelani po natančnih dimenzijskih zahtevah.

Za razliko od običajnega ožičenja lahko zbiralka zagotovi kompaktno, ponovljivo tokovno pot z definiranimi kontaktnimi površinami in položaji vgradnje. Zaradi tega je še posebej uporaben v baterijskih paketih, kjer je razpoložljiv prostor omejen in morajo električne povezave ostati stabilne pri vibracijah in temperaturnih spremembah.

Tipičen akumulatorski sistem EV lahko vsebuje več nivojev zbiralk:

• Medsebojne povezave celic:Povežite posamezne celice ali skupine celic znotraj modula.
• Povezave modulov:Prenos toka med baterijskimi moduli in podpora zahtevani zaporedni ali vzporedni konfiguraciji.
• Zbirke na ravni paketa:Priključite module na visokonapetostne distribucijske komponente, vključno s kontaktorji, varovalkami in izhodnimi sponkami.
• Priključki močnostne elektronike:Povežite baterijske sisteme z razsmerniki, razdelilnimi sklopi za enosmerni tok ali drugo visokotokovno opremo.

Posebna zasnova je odvisna od formata celice, sistemske napetosti, profila toka, načina povezave, razpoložljivega prostora za namestitev in varnostnih zahtev. Uspešna zbiralka je torej več kot le kos bakra: je izdelana komponenta, ki mora delovati kot del celotnega električnega in mehanskega sklopa.

2. Zakaj je baker pomemben v baterijskih sistemih električnih vozil?

Baker se pogosto uporablja za visokotokovne medsebojne povezave akumulatorjev, ker združuje visoko električno prevodnost z dobro toplotno prevodnostjo, možnostjo oblikovanja in združljivostjo s številnimi uveljavljenimi postopki izdelave in površinske obdelave.

Te značilnosti pomagajo inženirjem razviti kompaktne tokovne poti, medtem ko nadzorujejo električne izgube in podpirajo zanesljive povezave. Vendar le baker ne zagotavlja dobre učinkovitosti. Upoštevati je treba tudi dimenzije, spoje, pogoje hlajenja, izolacijo in kakovost izdelave.

Nižji električni upor

Električni upor proizvaja toploto, ko tok teče skozi prevodnik. Pravilno dimenzionirana bakrena zbiralka lahko omeji uporovne izgube in padec napetosti ter pomaga ohranjati učinkovitost prenosa moči. Prednost je še posebej pomembna pri visokonapetostnih baterijskih sistemih, kjer lahko že majhno povečanje upora ustvari pomembno količino toplote.

Kompaktna električna embalaža

Baterijski paketi morajo vsebovati celice, hladilne komponente, strukturne nosilce, senzorje, zaščitne naprave in izolacijo znotraj omejenega ohišja. Visoka prevodnost bakra omogoča načrtovalcem, da ocenijo razmeroma kompaktne prereze prevodnikov ob izpolnjevanju zahtevanih električnih in toplotnih omejitev.

Prilagodljiva izdelava

Bakrene pločevine, trakove in palice je mogoče rezati, žigosati, luknjati, upogniti, strojno obdelati in prekrivati ​​glede na zasnovo komponente. Odvisno od uporabe in zmogljivosti izdelave lahko ti postopki proizvedejo prilagojene vzorce lukenj, oblikovane sponke, pritrdilne elemente in kompleksne tridimenzionalne oblike.

Potencialno izboljšana doslednost sestavljanja

Dobro zasnovan zbiralnik po meri zagotavlja ponovljive lokacije povezav in geometrijo vgradnje. To lahko poenostavi avtomatizirano ali polavtomatizirano sestavljanje, zmanjša prilagoditve namestitve in pomaga izboljšati doslednost proizvodnje.

3. Katera struktura zbiralke ustreza vaši aplikaciji?

Izbira prave strukture je pomembna zgodnja odločitev, saj vpliva na prostor namestitve, prilagodljivost, toleranco na vibracije, metode izdelave in skupne stroške projekta. Najpogostejše možnosti vključujejo toge bakrene zbiralke, laminirane fleksibilne zbiralke in pletene bakrene povezave.

Kdaj je togo vodilo primerno?

Toga oblika je primerna, ko terminali ostanejo v fiksnih položajih in montažna struktura zagotavlja ustrezno podporo. Lahko je še posebej praktičen za distribucijo električne energije na nivoju paketa, povezave z varovalkami in kompaktne električne sklope, kjer je pomembna dosledna geometrija.

Kdaj razmisliti o fleksibilni zbiralki?

Fleksibilna zasnova je lahko boljša, kadar se mora povezava prilagoditi toplotnemu raztezanju, tolerancam izdelave ali relativnemu gibanju med komponentami. Laminirane bakrene zbiralke lahko združujejo visokotokovno zmogljivost z nadzorovano fleksibilno regijo, čeprav terminalna območja in izolacijski prehodi še vedno zahtevajo skrbno načrtovanje.

Preden izberete katero koli strukturo, ocenite celoten ovoj namestitve, zahteve glede gibanja, zaporedje montaže, servisni dostop in električno obremenitev. Zasnovo, ki ustreza modelu CAD, je morda še vedno težko namestiti, če niso bili upoštevani dostop do orodja, razmak med pritrdilnimi elementi ali proizvodne tolerance.

4. Kako izbrati bakrene materiale?

Izbira materiala vpliva na prevodnost, obnašanje pri oblikovanju, združljivost spajanja, površinsko obdelavo in stroške. Ustrezna stopnja je odvisna od proizvodnega procesa in delovnega okolja in ne samo od čistosti bakra.

Upoštevajte zahteve glede temperamenta in oblikovanja

Temperatura materiala vpliva na trdnost, duktilnost, upogljivost in vzmet. Tesen upogib debelega bakra lahko povzroči razpoke na površini ali deformacijo, če stanje materiala in polmer upogiba nista primerna. Če načrt vsebuje več krivin ali tesno nameščenih lukenj, lahko pregled proizvodnje ugotovi tveganja, preden se začne orodja ali množična proizvodnja.

Uskladite material z načinom spajanja

Vijačne, varjene, spajkane in laminirane konstrukcije postavljajo različne zahteve. Na primer, vrsta bakra, ki dobro deluje za običajne vijačne povezave, morda ni najboljša možnost za specializiran postopek varjenja. Dobavitelj in projektant morata potrditi združljivost materiala z načrtovano metodo spajanja in po potrebi validirati končni spoj.

Za mednarodno nabavo navedite zahtevani standard materiala, kakovost, stanje, debelino in dovoljene zamenjave. Splošna opomba, kot je "visokokakovosten baker", ne zadostuje, če je treba preveriti električno zmogljivost in ponovljivo proizvodnjo.

5. Kako tok, upor in toplota vplivajo na oblikovanje?

Trenutna zmogljivost je eden najpomembnejših dejavnikov pri načrtovanju zbiralke akumulatorja EV. Vendar pa ni univerzalne vrednosti toka, ki bi veljala za vsak bakreni trak določene širine in debeline. Dejanska zmogljivost je odvisna od geometrije prevodnika, temperature okolja, pogojev ohišja, hlajenja, priključnega upora in trajanja električne obremenitve.

Razumeti osnovna električna razmerja

Za sistem enosmernega toka je tok mogoče oceniti iz moči in napetosti:

V teh razmerjih je I tok, P je električna moč, V je napetost, R je upor, ρ je upornost materiala, L je dolžina prevodnika in A je površina prečnega prereza. Enačbe zagotavljajo izhodišče za konstrukcijske izračune, ne pa nadomestilo za termično analizo ali testiranje.

Posebej pomemben je izraz kvadratnega toka. Če se tok podvoji, medtem ko upor ostane nespremenjen, se uporovna izguba moči poveča za faktor štiri. Zaradi tega so trenutni profil, delovni cikel in kakovost povezave kritični.

Ločeno ocenite trajni in vršni tok

Akumulatorski sistemi električnih vozil lahko doživljajo neprekinjeno praznjenje, kratke konice pospeševanja, regenerativno zaviranje in obremenitve pri polnjenju. Ti pogoji delovanja lahko povzročijo različne toplotne zahteve. Zasnova, ki dopušča kratke konice, morda ni primerna za isti tok, ki se uporablja neprekinjeno.

Inženirji morajo določiti naslednje, preden končno določijo dimenzije prevodnika:

• Nazivna sistemska napetost in največja delovna napetost.
• Trajni tok, najvišji tok in trajanje konice.
• Temperatura okolja v bližini vodila in pričakovano območje delovne temperature.
• Dovoljen dvig temperature tako na vodniku kot na priključnih točkah.
• Dolžina vodnika, razpoložljivi presek in usmeritev namestitve.
• Hladilni pogoji, sosednji viri toplote in prezračevanje prostora.
• Največji dovoljeni padec napetosti in ustrezne zaščitne zahteve.

Ne spreglejte celotne toplotne poti

Toplota lahko zapusti zbiralko skozi konvekcijo, sevanje, montažno strojno opremo, povezane sponke ali bližnje strukture. Izolacija in zaprto ohišje lahko spremenita odvajanje toplote. Posledično lahko dve zbiralki z enakimi dimenzijami bakra dosežeta različne temperature v različnih sklopih.

Robusten razvojni proces združuje izračun, inženirski pregled in testiranje pod reprezentativnimi pogoji. Za aplikacije, ki so kritične za varnost, mora validacija dviga temperature odražati predvidene materiale, površinsko obdelavo, način pritrditve in okolje namestitve.

6. Kako lahko preprečite napake pri povezovanju?

Visokokakovosten bakren vodnik morda še vedno ne zagotavlja zanesljivega delovanja, če so njegove povezave slabo zasnovane. Pri visokem toku lahko prekomerni kontaktni upor ustvari lokalno toploto, pospeši degradacijo površine, poškoduje bližnjo izolacijo ali prispeva k zrahljanju spojev.

Previdno načrtujte kontaktne površine

Vijačni spoji zahtevajo ustrezno kontaktno površino, ravnost površine, izbiro pritrdilnih elementov in nadzorovano vpenjalno silo. Položaj lukenj, robovi, deformacije, kontaminacija in nezdružljive površinske obdelave lahko vplivajo na končni vmesnik. Specifikacija montaže mora opredeliti ustrezen navor vijaka ali postopek pritrjevanja, namesto da bi to prepuščala presoji posameznega operaterja.

Kontrola varjenih in lepljenih povezav

Fleksibilne laminirane zbiralke pogosto uporabljajo spojene ali varjene končne cone za povezavo več bakrenih plasti. Spoj mora zagotavljati ustrezno električno kontinuiteto in mehansko celovitost brez poškodb gibljivega odseka. Za dejanski sklad materiala je treba določiti varilne parametre, geometrijo sponk, vnos toplote in metode nadzora.

Načrt za nihanje vibracij in toplote

Električna vozila delujejo pod ponavljajočimi se tresljaji in temperaturnimi spremembami. Razlike v toplotnem raztezanju med povezanimi komponentami lahko povzročijo obremenitev zbiralk in pritrdilnih elementov. Prilagodljivi deli, ustrezne podpore, ustrezne razdalje in kvalificirane metode spajanja lahko pomagajo pri prilagajanju tem pogojem.

7. Kako obloga in izolacija izboljšata varnost?

Površinska obdelava in izolacija sta funkcionalni oblikovalski odločitvi in ​​ne zgolj kozmetični zaključni možnosti. Vplivajo lahko na obnašanje pri stiku, odpornost proti koroziji, električno izolacijo, skladnost sestavljanja in varnost uporabe.

Izberite oblogo za kontaktno okolje

Kositer, nikelj in posrebrenje se lahko uporabljajo v različnih aplikacijah zbiralk. Kositer se običajno šteje za številne električne kontaktne vmesnike zaradi njegove cene in praktičnih kontaktnih lastnosti. Nikelj je lahko primeren za določene temperaturne ali okoljske zahteve, medtem ko je srebro mogoče upoštevati, če njegove električne kontaktne lastnosti upravičujejo dodatne stroške.

Pri končni izbiri je treba upoštevati spojni terminal, delovno temperaturo, vlažnost, kontaminacijo, izpostavljenost koroziji, kontaktni tlak in veljavne zahteve za izdelek. Merila za debelino prevleke, pokritost, maskiranje in inšpekcijo je treba določiti, če vplivajo na funkcionalnost.

Določite izolacijo glede na sistemsko napetost

Odvisno od zasnove lahko zbiralke uporabljajo toplokrčne cevi, polimerne tulke, oblikovane pokrove, epoksi premaze ali druge izdelane izolacijske sisteme. Vsaka rešitev ima različne zahteve glede temperaturne odpornosti, dielektrične lastnosti, mehanske zaščite in izdelave.

Visokonapetostni sklopi zahtevajo tudi ustrezne razdalje lezeče in varne razdalje. Te razdalje so odvisne od veljavnega varnostnega okvira, delovne napetosti, razporeditve izolacije, okoljskih pogojev in konstrukcije izdelka. Namesto da bi jih izbrali iz splošnega diagrama zbiralk, bi jih moral določiti odgovorni projektant.

Izolacija mora biti tudi združljiva z zavoji, kontaktnimi okni, pritrdilnimi območji in montažnimi orodji. Slabo definirana izpostavljena kovinska območja lahko povzročijo nedosledno ročno obrezovanje, nenamerno poškodbo ali zmanjšano električno zaščito.

8. Kateri proizvodni procesi zagotavljajo dosledno kakovost?

Kakovost izdelave je odvisna od tega, kako dobro delujejo material, orodje, zaporedje oblikovanja, končna obdelava površine in načrt pregleda. Najprimernejši postopek je odvisen od geometrije komponente, debeline materiala, zahtev glede tolerance, količine prototipa in pričakovanega obsega proizvodnje.

1. korak: Pregled načrtovanja in izdelave

Pred proizvodnjo mora proizvajalec pregledati risbo, specifikacijo materiala, lokacije lukenj, geometrijo upogiba, kontaktna območja, območja prevleke in zahteve glede izolacije. Ta pregled pomaga prepoznati funkcije, ki lahko povečajo stroške ali povzročijo tveganje za kakovost.

2. korak: Priprava materiala in rezanje

Bakrena pločevina, trak ali palica je pripravljena v skladu z odobreno specifikacijo materiala. Lasersko rezanje, prebijanje, žigosanje, CNC obdelava ali druge ustrezne metode se lahko izberejo na podlagi zahtevane geometrije in proizvodne ekonomike.

3. korak: Oblikovanje in nadzor dimenzij

Operacije upogibanja in oblikovanja vzpostavijo končno geometrijo. Vzmetnost materiala, radij upogiba, natančnost orodja in razmerje med luknjo in upogibom lahko vplivajo na prileganje sklopa. Pred dokončanjem načrta inšpekcijskega pregleda je treba določiti kritične dimenzije.

4. korak: Spajanje in površinska obdelava

Odvisno od zasnove lahko komponenta zahteva varjenje, lepljenje sponk, odstranjevanje robov, prevleko, čiščenje ali izolacijo. Vsaka operacija mora biti združljiva z izbrano kakovostjo bakra in predvidenim delovnim okoljem.

5. korak: Pregled in validacija

Ustrezen načrt kakovosti lahko vključuje naslednje preglede:

• Materialni certifikati in vhodna overitev materiala.
• Dimenzijski pregled debeline, širine, lokacij lukenj, upogibnih kotov in ravnosti.
• Vizualni pregled za razpoke, robove, praske in površinske napake.
• Preverjanja debeline in pokritosti, kjer je določeno.
• Preverjanje električnega upora ali kontinuitete.
• Trdnost spoja, dvig temperature, izolacija ali okoljsko testiranje, če to zahteva projekt.

Vsaka komponenta ne zahteva vsakega testa. Inšpekcijski načrt mora temeljiti na funkciji dela, zahtevah strank, veljavnih standardih in oceni tveganja. Kadar so potrebne kontrole avtomobilske proizvodnje ali formalni dokumenti o kvalifikaciji, se je treba o teh pričakovanjih dogovoriti pred množično proizvodnjo.

9. Kako lahko kupci zmanjšajo tveganja pri nabavi?

Za ekipe za nabavo je glavni izziv pridobiti komponento, ki izpolnjuje tehnične zahteve po konkurenčnih skupnih stroških. Ponudba, ki temelji samo na teži bakra ali zunanjih dimenzijah, lahko izpusti bistvene zahteve glede izdelave in validacije.

Pripravite popolno zahtevo za ponudbo

Jasen RFQ proizvajalcu pomaga oceniti načrt, prepoznati proizvodna tveganja in ponuditi ustrezen postopek. Kadarkoli je mogoče, zagotovite 2D inženirsko risbo in 3D datoteko CAD skupaj z naslednjimi informacijami.

Ocenite skupne stroške, ne le cene na enoto

Kupnina je le en del celotnega stroška. Orodje, uporaba materiala, sekundarna obdelava, prevleka, izolacija, pregled, pakiranje, dobavni rok in inženirske spremembe lahko vplivajo na ekonomičnost projekta.

Dobavitelj, ki ponuja nižjo začetno ceno, morda ni najbolj ekonomična izbira, če del zahteva večkratne prilagoditve ali daje nedosledne rezultate sestavljanja. Nasprotno pa lahko nepotrebne ozke tolerance, prekomerna pokritost s prevleko ali preveč zapletena geometrija povečajo stroške, ne da bi zagotovili pomembne funkcionalne koristi.

Pred proizvodnjo preglejte zmogljivosti dobavitelja

Vprašajte potencialne proizvajalce, kako nadzirajo konsistenco materiala, kritične dimenzije, robove, upogibe, prevleke in sledljivost končnih delov. Zahtevajte vzorce ali inšpekcijske zapise, kjer je to primerno, in se dogovorite o merilih sprejemljivosti, preden se zavežete velikemu naročilu.

Za kupce, ki razvijajo kovinske komponente po meri,Xiamen Lijingda Hardware Products Co., Ltd.se lahko vključi v postopek ocenjevanja dobavitelja za ustrezne zahteve glede strojne opreme in preciznih kovinskih izdelkov. Preden oddate naročilo za bakreno zbiralko za akumulator EV, potrdite proizvodne zmogljivosti zbiralke, možnosti materiala, razpoložljive postopke spajanja in končne obdelave, dokumentacijo o kakovosti in izkušnje s predvideno uporabo.

Najučinkovitejši postopek pridobivanja virov zgodaj združi inženirske in nabavne ekipe. Ko so električne zahteve, risbe, proizvodna metoda in merila sprejemljivosti usklajeni pred ponudbo, lahko obe strani zmanjšata popravke, ki se jim je mogoče izogniti, in izboljšata prehod od prototipa do proizvodnje.
